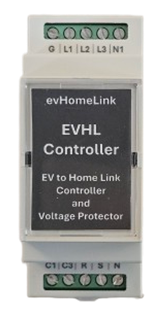

בקר הגנה על ציוד חשמלי בבית בפני הפרעות בחשמל שמקורן בחברת החשמל – נפילות מתח רגעיות או ארוכות, וחזרה לא מבוקרת של החשמל. הבקר מותקן בלוח הראשי ובכך נותן מענה לכל הציוד החשמלי בבית המחובר לכל השקעים, כולל גופי התאורה.
מדידות מראות שברשת החשמל יש בין מאות לאלפי הפרעות בשנה – יותר מאחת ליום. את רוב ההפרעות האלה אנו לא רואים, אבל הציוד כן.
עלייה חדה במתח עלולה לשרוף ציוד יקר – מזגנים, טלוויזיות, מחשבים ועוד.
חזרת מתח נמוך אחרי הפסקה פוגעת בציוד אלקטרוני ומקצרת את חייו.
גורם למתחים גבוהים מסוכנים ומסכן את מערכת ההגנה נגד התחשמלות.
פוגע במערכת ההגנה נגד התחשמלות ומסכן את בני הבית.
כאשר החשמל חוזר בצורה לא יציבה – עולה ויורד – הציוד ניזוק שוב ושוב.
לפי חברת החשמל רק 20% מההפרעות הן תלת-פאזיות. בעיה בפאזה אחת מספיקה לגרום נזק.
שתי המערכות הנפוצות להגנה בלוח ביתי הן מגן ברקים ומערכת השהיה חכמה.
מגן כנגד הפרעות קצרות מאוד של מתחי יתר משמעותיים, כגון בזמן סופת ברקים – ע"י הקרבה עצמית. ההפרעות האלה מזיקות אך נדירות.
מערכת לניתוק מהיר של החשמל בזמן הפרעות, והשהיה בחיבור כדי לוודא שהחשמל שחזר תקין ויציב. מגנה בפני רוב התקלות הנפוצות ברשת החשמל בישראל.
הבקר בודק ברציפות את איכות החשמל הנכנס מהרשת הציבורית לפי כמה דרגות מתחים, בתלות בזמן ובאנרגיה שיש בהפרעה.
כל סטייה מהנורמה מזוהה מיידית. הבקר מנתק ע"י מגען (ולא ניתוק אלקטרוני) – ניתוק מלא, כמו להוציא את התקע מהשקע.
לפני שהחשמל חוזר, הבקר בודק שהמתח תקין ויציב למשך חצי דקה – לא מהיר מדי (למנוע נזקים) ולא איטי מדי (לא להישאר בחושך).
הבקר בודק את תקינות המגען לפני ובזמן ההפעלה כדי לוודא שהמערכת עובדת ומספקת הגנה מלאה בכל רגע.
| פרמטר | פירוט |
|---|---|
| מתח כניסה | 400V 3~ 50/60Hz | מתח ראשי: G-L1-L2-L3-N, מתח אחרי מגען: R-N |
| זרם כניסה מרבי | 200mA |
| מתח מוצא | C1: 230V 1~ 50/60Hz |
| זרם הפעלה מרבי | C1: 100mA drawn from L1 |
| שיטת הניתוק | ניתוק ע"י מגען חיצוני (לא ניתוק אלקטרוני – הגברת בטיחות) |
| שטח חתך מרבי | מוליך קשיח: 2.5 ממ"ר או שניים של 1 ממ"ר | מוליך גמיש: 1.5 ממ"ר |
| מידות | פס דין 2 מודול: 36×87×60 מ"מ (ר×ג×ע) |
| תקנים שנבדקו | EN 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN 61000-6-1, EN 61000-4-2, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61010-1 |
